중국, EUV 리소그래피 국산화 준비 완료

[광고_1]

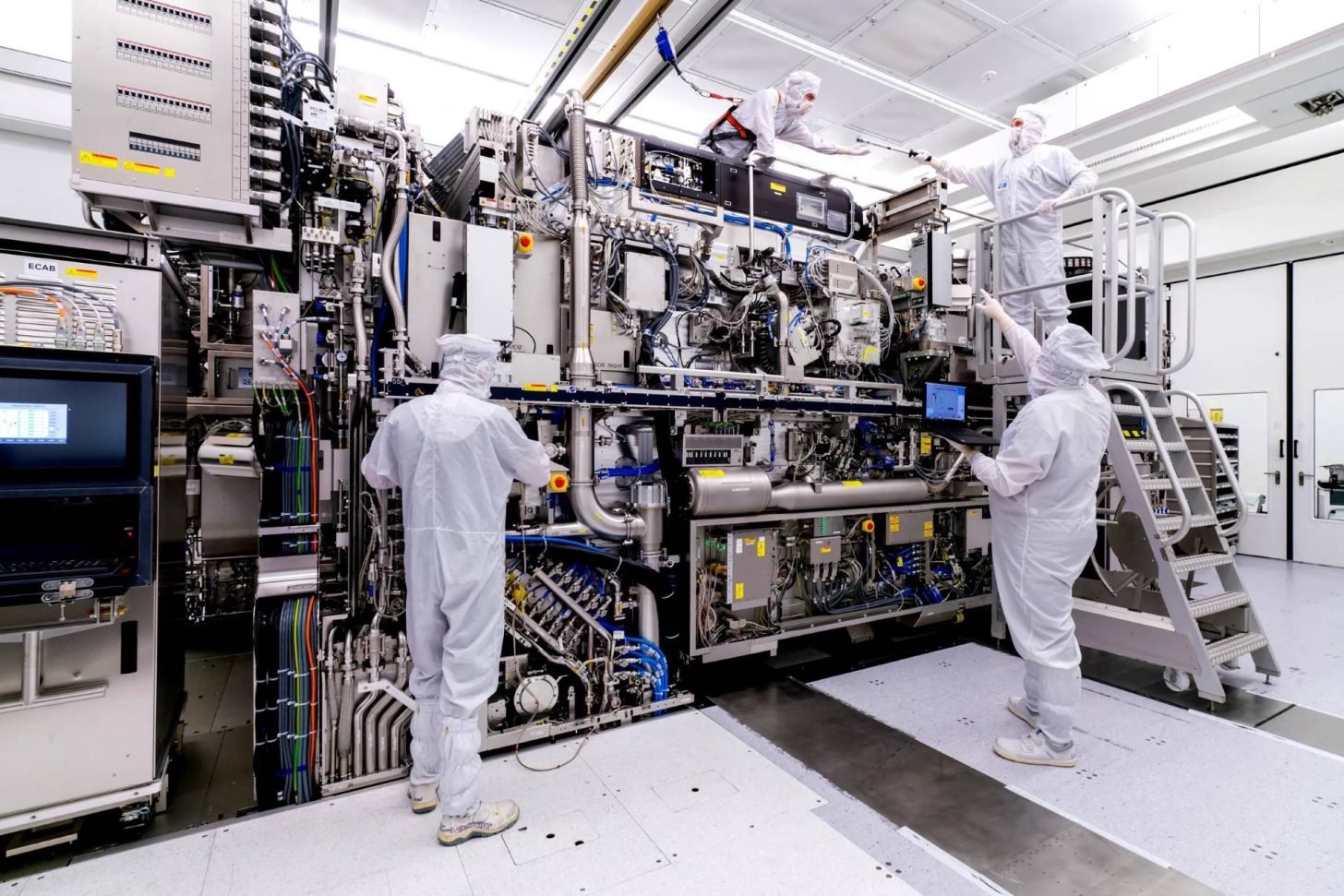

SMIC는 DUV 장비를 이용해 5nm 웨이퍼를 성공적으로 생산했지만, 비용이 많이 들고 수율이 낮아 대량 생산은 여전히 어렵습니다. 이러한 장애물은 화웨이에 부정적인 영향을 미치며, 회사가 7nm 기술을 넘어서지 못하게 합니다. 하지만 SMIC가 자체 중국산 EUV 장비 개발에 점차 박차를 가하면서 상황이 나아지고 있습니다.

최신 보고서에 따르면 SMIC는 2025년 3분기에 맞춤형 EUV 장비의 시험 생산을 시작할 것으로 예상됩니다. 이러한 기계는 ASML의 레이저 유도 플라즈마(LPP)와 달리 레이저 유도 방전 플라즈마(LDP) 기술을 사용합니다.

중국이 자체 개발한 EUV 기계의 대량 생산은 2026년에 시작될 수 있으며, 설계는 더 간단하고 전력 효율이 더 높습니다. 이를 통해 중국은 미국 금지 조치의 영향을 받는 기업에 대한 의존도를 줄이고 경쟁 우위를 확보하는 데 도움이 될 것입니다.

중국산 EUV 장비 최초 공개

최근 소셜 미디어 계정에서 공유된 이미지에는 화웨이 동관 공장에서 새로운 시스템을 테스트하는 모습이 담겨 있습니다. 하얼빈성 혁신 연구팀은 시장 수요를 충족하는 파장 13.5nm의 EUV 램프를 생산할 수 있는 방전 플라즈마 기술을 개발했습니다.

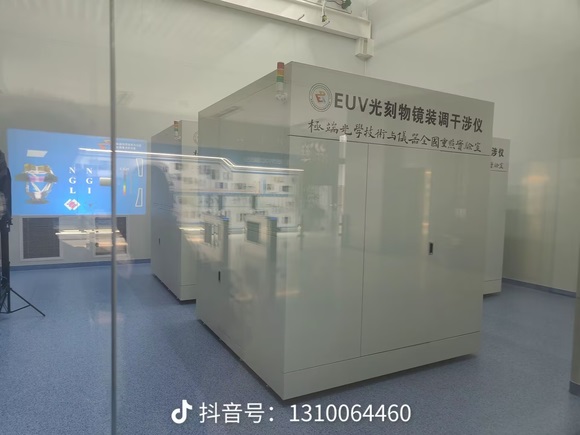

- Ảnh 2. — 유출된 사진은 중국 EUV 장비가 테스트를 준비하고 있다는 내용이다.

이 공정은 전극 사이에서 주석을 기화시키고 고전압 방전을 통해 이를 플라즈마로 변환하는 과정으로, 전자-이온 충돌을 통해 필요한 파장이 생성됩니다. ASML의 LPP와 비교했을 때 LDP 기술은 설계가 더 간단하고 컴팩트하며, 전력 소모가 적고 제조 비용이 낮다고 합니다.

이러한 실험이 시작되기 전까지 SMIC와 중국은 여전히 248nm와 193nm 파장을 사용하는 구형 DUV 기계에 의존해야 했는데, 이는 EUV의 13.5nm 파장보다 훨씬 열악했습니다. 이러한 제한으로 인해 SMIC는 고급 노드를 구현하기 위해 여러 단계의 프로토타입 제작을 거쳐야 하는데, 이는 웨이퍼 제조 비용을 증가시킬 뿐만 아니라 리드 타임도 길어져 엄청난 비용이 발생합니다. 결과적으로, 동일한 광석판 인쇄 기술로 제조할 경우 SMIC의 5nm 칩은 TSMC 칩보다 50% 더 비쌀 것입니다.

현재 화웨이는 7nm 공정에서 자체 기린 칩을 개발하는 데만 국한되어 있으며, 새로운 SoC의 성능을 개선하기 위해 사소한 조정만 할 수 있습니다. 중국이 첨단 EUV 장비 개발에 성공한다면, 화웨이는 퀄컴과 애플과의 격차를 줄이고 반도체 산업에 절실히 필요한 경쟁을 가져올 수 있습니다.
